2. Alat dan Bahan
[Kembali]
1. 74LS90
.jpg)
3. Power DC
Power supply adalah komponen perangkat keras yang menyediakan listrik untuk menyalakan komputer dan perangkat lainnya . Ini mengubah arus listrik yang ditarik dari sumber listrik, seperti stopkontak, bateri atau generator, ke format yang benar dan meneruskannya ke perangkat
4. Switch
Switch merupakan sebuah komponen jaringan komputer yang berfungsi menghubungkan beberapa perangkat komputer supaya bisa melakukan pertukaran paket baik itu menerima, memproses serta meneruskan data menuju perangkat lainnya.
Logic probe atau logic tester adalah alat yang biasa digunakan untuk menganalisa dan mengecek status logika (High atau Low) yang keluar dari rangkaian digital
7. LED
LED merupakan kependekan dari Light Emitting Diode, yakni salah satu dari banyak jenis perangkat semikonduktor yang mengeluarkan cahaya ketika arus listrik melewatinya.Selain pencahayaan, LED juga merupakan bagian dari 7 segmen dalam jam dan pengatur waktu digital dan digunakan di remote control.

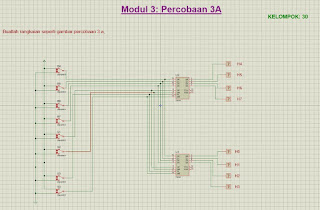

3. Rangkaian Simulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Jika t dihubungkan ke sinyal clock, maka perubahan pada t akan terjadi tepat pada saat sinyal clock naik atau turun, tergantung pada desain logika yang digunakan. Sebagai contoh, jika t dihubungkan ke flip-flop D, maka pada saat clock naik, nilai t akan disimpan pada flip-flop dan keluar pada outputnya. Sementara saat clock turun, nilai t tidak akan berubah pada output.
5. Video Rangkaian
[Kembali]
6. Analisa [Kembali]
PERCOBAAN 3 :

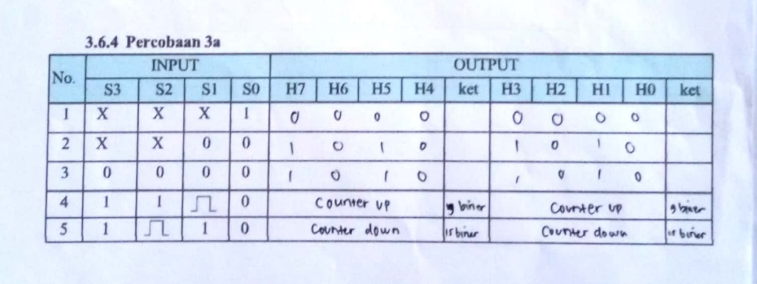

1.) Analisa dan jelaskan counter up dan counter down terhadap input pada rangkaian, yang digunakan ?
>> Pada percobaam 3 modul 3 ini kita merangkai rangkaian pada proteus dengan menggunakan IC 74193 dan IC 74192 dimana kedua IC ini memiliki 8 inputan pin dan 4 pin outputan.
pada saat saklar pada inputan hanya diberi logika 1 pada S yang lain don't care maka outputan semuanya nol, karna tersambung dengan MR (Master Riset) nah saat MR kita nolkan saklar yang lain don't care maka hasil outputan akan sama, berbeda dimana saat kita mengotak atik S pada pin UP dan DN dimana untuk counter up sendiri saat clock naik maka akan menonaktifkan nilai outputnya, untuk counter up dipengaruhi oleh (B1) saat kondisi aktif hight (1) maka output akan naik, untuk counter down (DN) sendiri setiap clock naik maka nilai output dari IC akan diturunkan, untuk input sendiri dipengaruhi oleh (B2) saat risetime nilai output pada IC akan dikurangi.
2.) Analisa dan jelaskan pengaruh PIN PL terhadap input dan output pada rangkaian yang digunakan ?
>> Pada rangkaiaan 3 modul 3 ini kita menggunakan IC 74193 dan IC 74192 dengan PIN PL, dimana PIN PL sendiri berfungsi sebagai sinyal kontrol untuk dapat memulai suatu perhitungan saat PIN PL aktif maka perhitungan pada input PIN (D0, D1, D2, D3) dimulai dari nilai awal (reset) dan outputnya akan segera otomatis ke 0000.
pada saat PIN PL tidak aktif outputan yang dihasilkan pada Q0-Q3 akan sama atau tidak terpengaruh oleh berubahnya inputan lainnya karna disini kondisi juga dalam keadaan aktif low.
3.) Analisa dan jelaskan perbedaan IC 74193 dan IC 74192 ?
>> Pada percobaan 3 modul 3 ini kita menggunakan 2 IC yaitu IC 74192 dan IC 74193 dimana dua jenis flip flop ini digunakan untuk menghitung atau membagi frekwensi, dimana perbedaaan utama antara IC 74193 dengan IC 74192 adalah bagaimana kondisi input dan outputnya pada IC 74193 input preset dan input carry terhubung ke input dan output clock pada IC 74192.
dimana fungsi counter up dan counter down sendiri pada IC 74193 ialah memiliki fungsi hitung naik (counter up), sedangkan pada IC 74192 dapat melakukan fungsi hitung naik dan turun (counter down dan counter up),.
pada IC 74192 dapat menghitung 4 bit, namun pada IC 74193 hanya dapat menghitung 2 bit saja.
- Download file rangkaian [klik disini]
- Download video simulasi [klik disini]
- Download HTML [klik disini]
- Download Datasheet IC 74193 [klik disini]
- Download Datasheet IC 74192 [klik disini]
